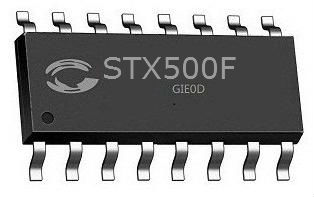

FSK发射芯片STX500F
STX500F是一款高功率FSK发射芯片,工作在315/433MHz开发频段。采用SOP-16封装,工作温度为-40-85°C,发射功率可达20dBm。
STX500F芯片上集成与XX1527一致的编码功能,最多可以实现15按键功能,适用于各种无线发射器。
主要特征性能
工作电压:2.2-5.5V;
工作电流:28mA typ;
频率范围:200-500MHz;
发射功率:20dBm;
传输速率:<40Kb/s;
温度范围:-40-85°C;
封装形式:SOP-16.
STX500F芯片上集成与XX1527一致的编码功能,最多可以实现15按键功能,适用于各种无线发射器。
主要特征性能
工作电压:2.2-5.5V;
工作电流:28mA typ;
频率范围:200-500MHz;
发射功率:20dBm;
传输速率:<40Kb/s;
温度范围:-40-85°C;
封装形式:SOP-16.

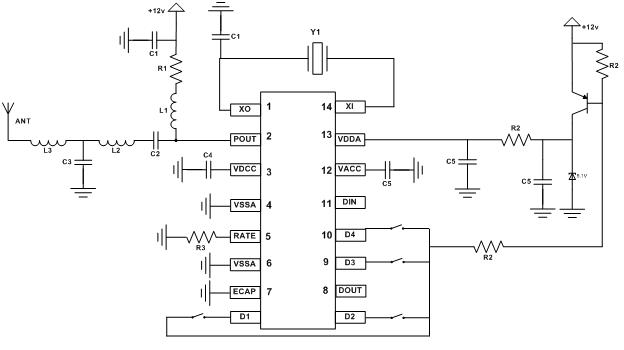

典型应用电路
