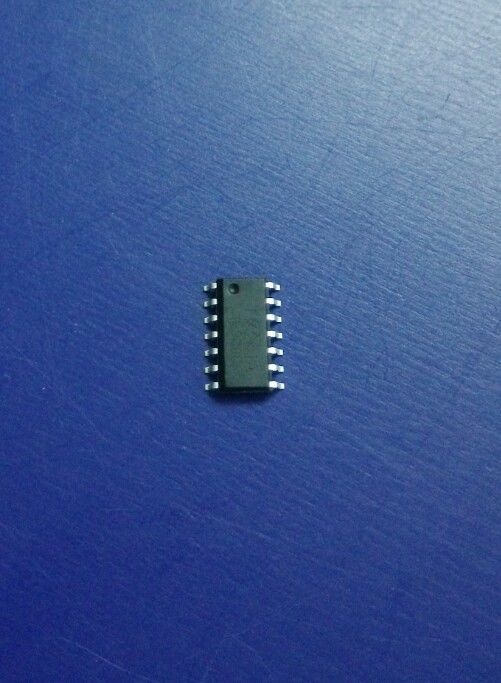

ASK编码发射芯片STX331A
STX331A是一颗集成编码功能的大功率无线发射芯片。芯片内部设计了数据编码器与1572编码形式一致, 外部有4个输入使能引脚, 15组控制选项。同时具有低电压检测及长时间自动关闭保护功能。发射功率达20dBm, 频率范围在200MHz-450MHz。封装形式为SOP-14,工作温度范围为-40-85°C。外围少,集成度高。应用于无线门铃,智能插座,遥控卷帘门窗,安防报警,LED遥控灯,遥控锁各种无线遥控发射器。
主要特征性能
输出功率:20dBm@;
工作电压:2.3-5.5V;
频率范围:200-450MHz;
工作电流:17mA typ;
传输速率:<40Kb/s;
封装:SOP-14.
主要特征性能
输出功率:20dBm@;
工作电压:2.3-5.5V;
频率范围:200-450MHz;
工作电流:17mA typ;
传输速率:<40Kb/s;
封装:SOP-14.

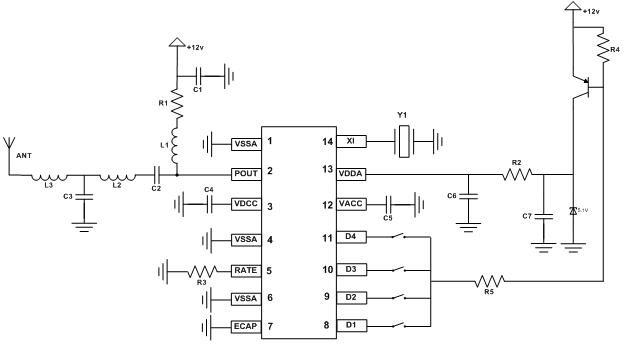

典型应用电路
